電動鉆機驅動系統運行狀態的控制是指驅動控制柜對絞車、轉盤和鉆井泵驅動電動機的運行狀態進行控制。 在直流驅動控制系統中,驅動電動機為直流電動機,其控制由直流驅動柜完成,主要包括控制電動機的正、反轉運行;控制電動機的啟動、停止和轉速;采用電磁制動方法縮短電動機停轉時間等。

ZJ40D直流驅動系統

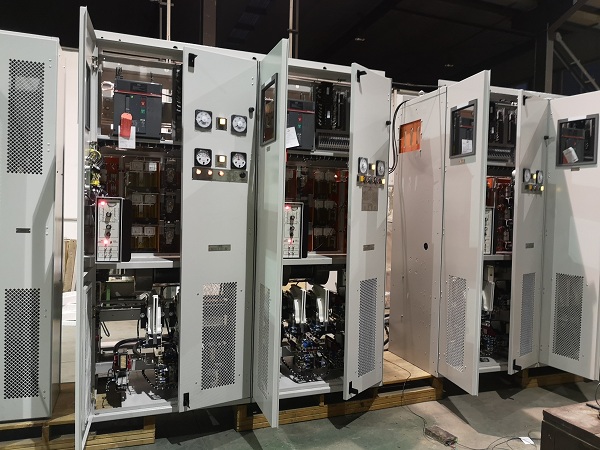

整個驅動系統共有7臺直流電動機,這7臺直流電動機由4個SCR柜驅動,每個電動機負載可在兩個SCR柜中任選一個來驅動,即一個負載在同一時間只能選擇一個SCR柜供電,進行調速控制。 在直流電動機驅動系統中,SCR1柜可驅動絞車DWB和鉆井MP1,SCR2柜可驅動絞車DWA、轉盤RT和鉆井泵MP1,SCR3柜可驅動絞車 DWB、轉盤RT和鉆井泵MP2,SCR4柜可驅動絞車DWA和鉆井泵MP2。它們的指配關系由司鉆控制臺上的 SCR指配開關選擇。司鉆控制臺上的指配開關的選擇位置可決定驅動主電路中指配接觸器的通斷,指配接觸器串接在SCR 柜和直流電動機之間的主電路中,以控制SCR柜與電動機之間的指配關系。

在每臺電動機主回路中都安裝一只霍爾效應元件 HED,以便對每臺電動機的電流進行檢測,并將檢測結果在控制電路中比較放大,如檢測出帶同一負載的兩臺電動機電流不同時,表明它們受力不相同,需要由控制電路進行平衡調節。 調節無效時切斷主回路電源,以防受力較大的電動機過載,同時也避免了由于受力不同而產生的運行性能上的差異。

在每個SCR柜的正端輸出線上也裝有霍爾效應元件HED,檢測該SCR柜的電流,將檢臺直流測結果送入直流控制單元,作為電流反饋信號,對觸發脈沖進行控制,同時送往SCR柜面板上的電流表進行顯示。
