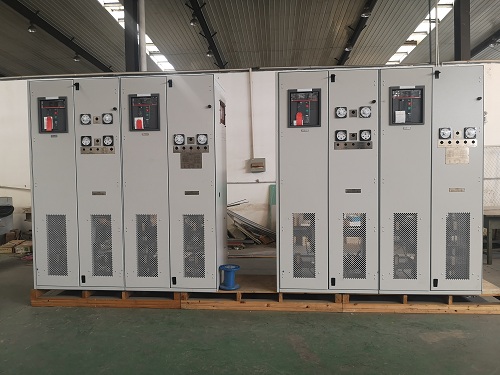

開關柜安裝技術規范：

(1)開關柜與基礎應固定可靠，平行排列的柜體安裝應以聯絡(luò )母線橋兩側柜體為準，保證兩面柜就位正確，其左右偏差＜2mm，其他柜依次安裝。

(2)開關柜箱內配電設備均應采用扁鋼與接地裝置相連，每處設備的連接點應不少于2處。

(3)進入開關柜的三芯電纜用電纜卡箍固定在高壓套管的正下方。

(4)電纜接線端子壓接時，接線端子平面方向應與母線套管銅平面平行；電纜從基礎下方進入開關柜時應有足夠的彎曲半徑，能夠垂直進入。

(5)柜體、互感器外殼、底座應可靠接地，裝有電器可開啟屏門的接地用軟銅導線可靠接地，備用CT二次短路接地。

施工要點：

(1)柜體應滿足垂直度＜1.5mm/m；相鄰兩柜頂部水平誤差＜2mm，成列柜頂部＜5mm；相鄰兩柜邊盤面誤差＜1mm，成列柜面小于5mm，柜間接縫＜2mm。

(2)電纜各相線芯應垂直對稱，離套管垂直距離應不小于750mm。

(3)柜內帶電部分對地距離一次回路大于125mm，二次回路大于8mm。

(4)基礎型鋼安裝過程中應調直型鋼。

(5)安裝過程中，應使用水準儀或水平尺找平、找正，找平過程中需要墊片的地方最不能超過3片，基礎型鋼頂部宜高出水平地面10mm。

(6)手車式、抽屜式柜的動靜觸頭中心線應調整一致，接觸緊密；

(7)充氣式柜GIS采用SF6、N2等氣體或其復合氣體作為絕緣介質，絕緣性能強，宜配置氣體泄露監測儀。

(8)環網型開關柜安裝后，應用連接銅板將各環網柜之間的接地銅板連接起來；帶有氣壓表的全密封環網柜應確認工作氣壓在正常綠色范圍內，安裝時要注意不要破壞氣箱防爆片；需檢查環網柜防操作的五防裝置，動作要靈活可靠。
